중하중그레이팅이란?

(주)가야스틸에서는 용도별 다양한 등급의
각종 중하중 그레이팅을 전문적으로 제작 판매합니다.

일반 스틸그레이팅은
벽돌조 건물과 같이 하중을 지지하는 중심보 없이
모든 소재가 단일 평철로만 구성된 제품

중하중그레이팅은
ㄷ형강이 콘크리트 건물의 기둥 골조와 같이
하중을 견디는 역할을 하도록 개발된 구조로
내구력을 강화한 제품입니다.

벽돌조 같은 단순한 구조의 스틸그레이팅과 달리
콘크리트조의 중심보 역할을 하는 ㄷ형강을 보강한 그레이팅으로
집중하중을 분산시켜 내구력을 보강한 그레이팅입니다.

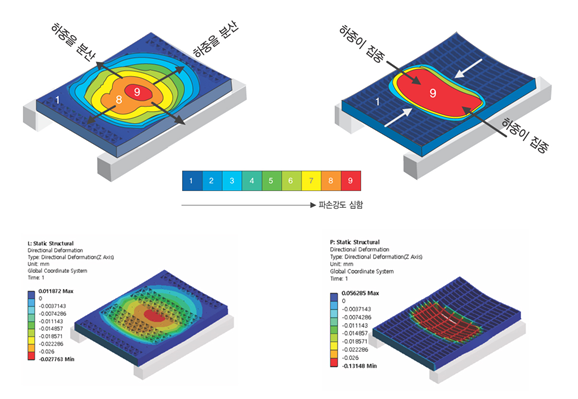

공통하중조건 (45°기울기의 수평+수직의 복잡하중 – DB24기준, 윤하중 9.6t)

토탈 중하중그레이팅

하단이 보강된 ㄷ형강과 주평철을
25x3t 두께의 강한 갈매기형 보조
평철이 트러스 형상을 지지하여
하중을 전체적으로 분산시키는 구조

시중 일반 스틸그레이팅

주평철을 지지하는 8x8t의 보조형강인
6각봉과 주평철이 서로 효율적으로
지지하지 못하고 각각 분리되어
파손되는 형상을 보임

따라서 중심보 역할을 하는 ㄷ형강의 보강이 중요합니다.

상부에서 충격이 가해졌을때 ㄷ형강이 아무런 보강없이
뻥 뚫려있어 가운데 부분이 내려앉으며 찌그러짐

ㄷ형강부분을 효율적으로 보강하여 상부에서 충격이 가해졌을 때
가운데 부분이 내려앉지 않고 파손되지 않음
